การตัด ขยาย และบานท่อทองแดง



การตัด ขยาย และบานท่อทองแดง




อุปกรณ์ต่าง ๆ ที่ใช้ในการตัด ขยาย และบานท่อทองแดง



การยืดท่อทองแดง
การยืดท่อทองแดง สามารถกระทำได้โดยการนำท่อทองแดงมาวางในแนวระนาบเดียวกับพื้น และใช้มือกดที่ปลายท่อทองแดง โดยค่อย ๆ ม้วนท่อทองแดงออกไป



ภาพเมื่อตัดท่อทองแดงขาดแล้ว
ท่อทองแดงที่ตัดเรียบร้อยแล้ว

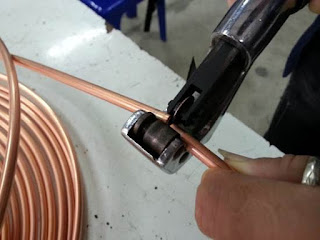

การตัดท่อทองแดง
เมื่อได้ความยาวของท่อทองแดงแล้ว สามารถตัดท่อทองแดง โดยใช้คัตเตอร์สำหรับตัดท่อทองแดง


 ริมเมอร์ (ตัวลบคมท่อ)

การขยายท่อทองแดง
การขยายท่อทองแดงสามารถทำได้โดยการนำเหล็กขยายมาวัดให้ได้ขนาดความสูงดังรูปด้านบน และทำการตอกลงไป โดยนำท่อทองแดงมายึดติดกับเฟนเซอร์ดังรูปด้านล่าง




ท่อทองแดงเมื่อทำการกดลงจนสุด


 ท่อทองแดงเมื่อทำการบานเสร็จเรียบร้อยแล้ว
การบานท่อทองแดง
(บานชั้นเดียว)

การบานท่อทองแดงสามารถทำได้โดยการนำนำท่อทองแดงมายึดติดกับเฟนเซอร์ โดยให้ท่อทองแดงมีความสูงเหนือจากเฟนเซอร์ประมาณ 2-3 มิลลิเมตร เมื่อได้ความสูงที่ต้องการแล้วจึงทำการบานท่อทองแดง โดยใช้เครื่องมือขันลงไปจนตึงมือ






แสดงภาพแตกต่างระหว่าง
ท่อทองแดงที่บานชั้นเดียว และ บาน 2 ชั้น


ท่อทองแดงที่บาน 2 ชั้น
การบานท่อทองแดง(บาน 2 ชั้น)

การบานท่อทองแดงแบบ 2 ชั้น มีขั้นตอนไม่แตกต่างจากการบานท่อชั้นเดียวนัก เพียงแต่มีขั้นตอนเพิ่มเติม คือ หลังจากที่ได้ทำการตัดท่อทองแดงแล้ว ให้นำค้อนมาทุบด้านบนท่อทองแดงดังภาพ จากนั้นนำท่อทองแดงไปยึดติดกับเฟนเซอร์ และทำการบาน ก็จะได้ท่อทองแดงแบบบาน 2 ชั้นตามที่ต้องการ



การดัดท่อทองแดง

ท่อทองแดงที่ทำการดัดเสร็จแล้ว
การดัดท่อทองแดง
การดัดท่อทองแดง ทำได้โดยการนำท่อทองแดงมาสวมติดกับเครื่องมือดัดท่อ และทำการดัดท่อทองแดงตามองศาที่ต้องการ
